角钢冲孔机工作原理与结构设计

角钢冲孔机是一种专门用于在角钢（L型钢材）上冲制孔洞的机械设备，广泛应用于建筑、电力塔架、钢结构、桥梁等领域。其核心功能是通过模具和冲压系统在角钢上加工出所需孔型（如圆孔、方孔、长圆孔等）。以下是其工作原理与结构设计的详细分析：

一、角钢冲孔机的工作原理

角钢冲孔机的工作原理基于机械冲压成型，主要分为以下几个步骤：

1. 送料定位

角钢通过自动送料机构（如滚轮送料或伺服电机驱动）进入工作台，并由定位装置（如光电传感器或机械挡板）确保冲孔位置准确。

部分高端机型采用数控（CNC）系统，实现高精度定位（±0.1mm）。

2. 冲压成型

液压或机械动力系统驱动冲头（Punch）向下运动，与下模（Die）配合，在角钢上冲出所需孔型。

冲孔过程：

冲头接触角钢，施加压力使其局部变形。

材料剪切，冲头穿透角钢，形成孔洞。

废料排出，通过下模落料孔排出废料（或由废料收集装置回收）。

3. 退料与复位

冲头回程时，退料装置（如弹簧退料板或气动顶料器）防止角钢粘附在冲头上。

送料机构再次动作，推动角钢至下一冲孔位置，循环作业。

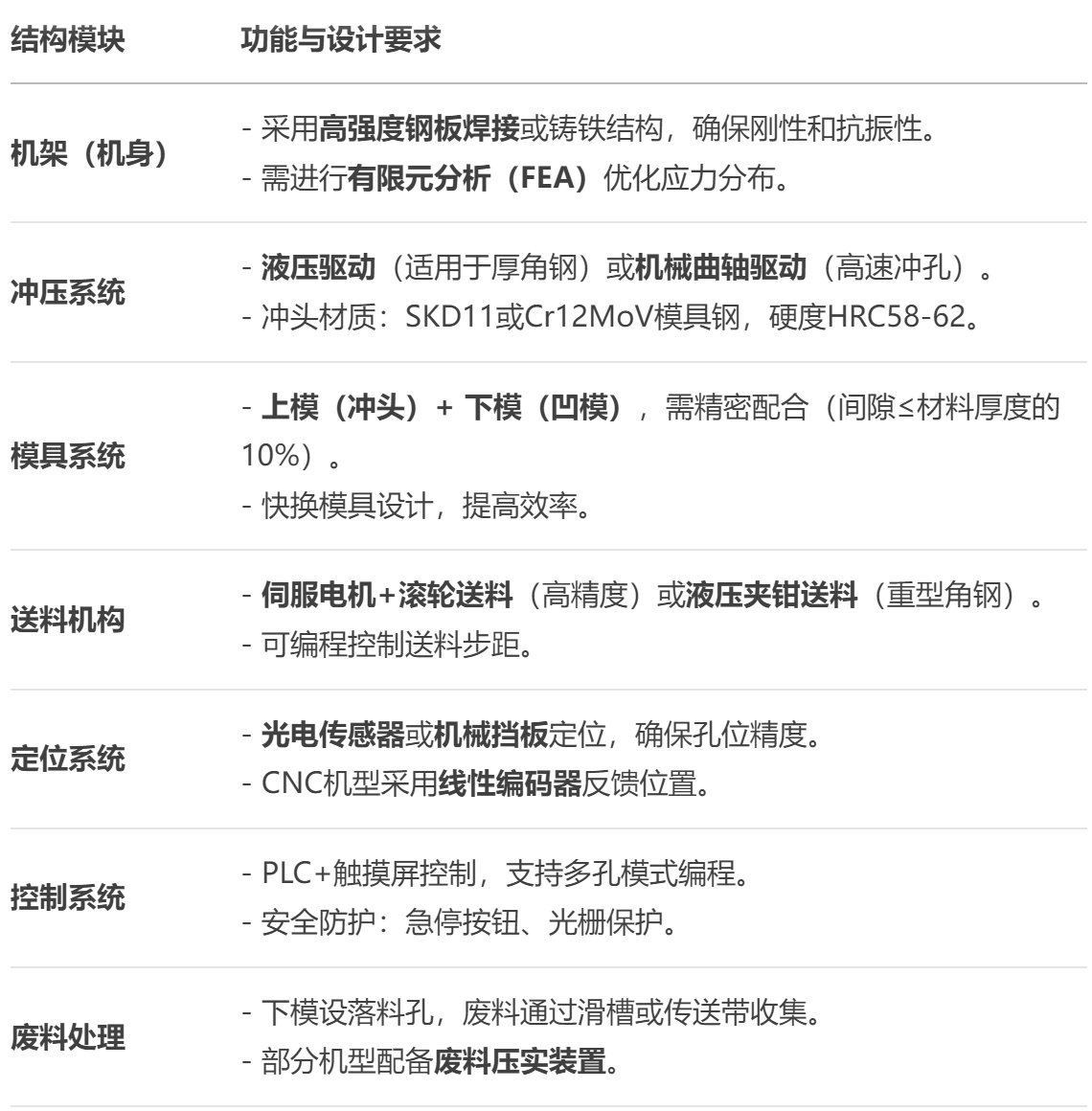

二、角钢冲孔机的结构设计

角钢冲孔机主要由以下核心部件组成：

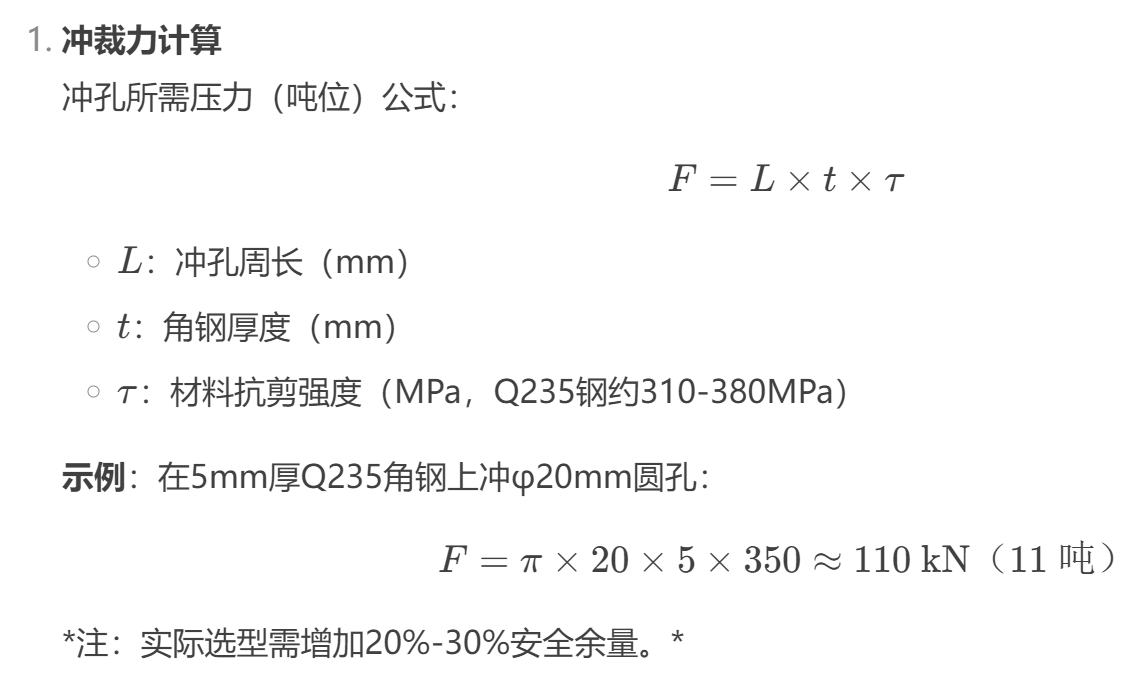

三、关键设计要点

模具间隙优化

单边间隙通常取材料厚度的5%-10%（如5mm角钢，间隙0.25-0.5mm）。

间隙过小→毛刺增大；间隙过大→孔边缘塌角。

角钢固定方式

V型夹具：适应不同尺寸角钢（如∠30×30至∠100×100）。

气动夹紧：防止冲孔时角钢移位。

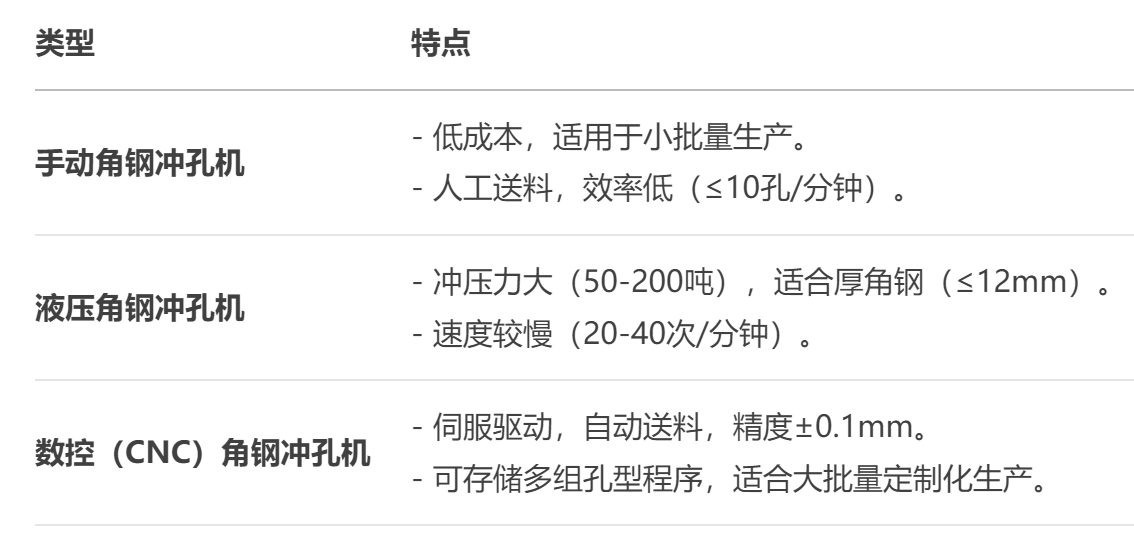

四、机型分类

五、发展趋势

智能化升级

集成AI视觉检测，自动识别角钢规格并调整参数。

物联网（IoT）远程监控设备状态和产能。

节能设计

采用伺服电机驱动，比传统液压机节能30%-50%。

多功能复合化

结合冲孔、切割、打字码于一体（如“角钢冲剪一体机”）。

角钢冲孔机的设计核心在于高刚性机架、精MI模具匹配、稳定送料系统。未来市场将更倾向于数控化、自动化机型，以提高生产效率和适应性。选型时需根据角钢厚度、孔型复杂度及产量需求，权衡液压与机械驱动的优劣。
